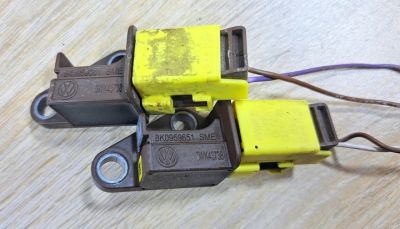

Датчик удару (краш-сенсор): як працює та коли потребує заміни

Датчик удару, або краш-сенсор, є одним з найважливіших компонентів пасивної безпеки сучасного автомобіля. Він відіграє критичну роль у функціонуванні системи подушок безпеки (SRS) та інших елементів безпеки, таких як передтягувачі ременів безпеки. Його основне завдання – максимально швидко та точно визначити факт зіткнення, його інтенсивність та напрямок, щоб електронний блок керування подушками безпеки (SRS ECU) міг прийняти рішення про активацію відповідних пристроїв.

Без справного датчика удару система подушок безпеки не зможе спрацювати належним чином у разі аварії, що ставить під загрозу життя та здоров'я пасажирів. Сучасні автомобілі оснащені декількома датчиками удару, розташованими в різних частинах кузова (передні, бічні, задні), що дозволяє SRS ECU отримати повну картину зіткнення та активувати лише ті подушки безпеки, які необхідні для максимального захисту в конкретній ситуації.

Ці датчики працюють в парі з іншими сенсорами, такими як датчик прискорення, датчик тиску та датчик зайнятості сидіння, щоб мінімізувати ризик помилкового спрацьовування подушок безпеки та забезпечити їхню активацію лише тоді, коли це дійсно необхідно. У цій статті ми детально розглянемо принцип роботи датчиків удару, їхнє розташування, основні ознаки несправності та ситуації, коли вони потребують заміни. Розуміння цих аспектів є ключовим для підтримки належного рівня безпеки вашого автомобіля.

Принцип роботи та розташування датчиків удару

Датчик удару є складним електронним пристроєм, здатним реєструвати різкі зміни прискорення або тиску, які виникають під час зіткнення. Існує кілька типів датчиків удару, але найпоширенішими є акселерометричні датчики та датчики тиску.

Акселерометричні датчики удару: Ці датчики містять мікроелектромеханічні системи (MEMS), які складаються з крихітних рухомих елементів (маятників або пружних мас). При різкому уповільненні, характерному для удару, ці елементи зміщуються, змінюючи електричні параметри (наприклад, ємність або опір). Ці зміни фіксуються електронною схемою датчика та передаються до SRS ECU. Чим сильніше удар, тим більша зміна параметрів, що дозволяє SRS ECU оцінити інтенсивність зіткнення.

Датчики тиску: Ці датчики використовуються переважно для бічних ударів. Вони розташовані у дверях автомобіля і вимірюють зміну тиску повітря всередині дверної порожнини. При бічному ударі двері деформуються, що призводить до різкого підвищення тиску повітря в порожнині. Ця зміна тиску фіксується датчиком і передається до SRS ECU.

Усі датчики підключені до SRS ECU, який є "мозком" системи пасивної безпеки. SRS ECU постійно моніторить сигнали від усіх датчиків. При отриманні сигналів, що свідчать про зіткнення, SRS ECU аналізує їхню інтенсивність, напрямок та швидкість зміни, а також дані з інших датчиків (наприклад, датчик прискорення в самому блоці керування, датчик зайнятості сидіння). На основі цього аналізу SRS ECU приймає рішення про необхідність активації подушок безпеки та/або передтягувачів ременів безпеки, подаючи відповідні команди на піропатрони.

Симптоми несправності та коли потрібна заміна

Датчики удару є досить надійними компонентами, але вони можуть вийти з ладу або потребувати заміни в певних ситуаціях. Найбільш очевидним симптомом несправності є світловий індикатор подушки безпеки (SRS або Airbag) на панелі приладів. Цей індикатор загоряється, якщо SRS ECU виявляє помилку в роботі системи, включаючи несправність одного або кількох датчиків удару.

Причини несправності датчика удару можуть бути різними: механічні пошкодження (навіть невеликий удар в область розташування датчика, який не призвів до активації подушок безпеки, може пошкодити його внутрішні компоненти або проводку); корозія (датчики, розташовані зовні або в місцях, схильних до впливу вологи та бруду, можуть постраждати від корозії електричних контактів або корпусу, що порушує їхню працездатність); внутрішній збій (хоча рідко, але електронні компоненти датчика можуть вийти з ладу через заводський дефект, перепади напруги в бортовій мережі або зношення).

Ось коли датчик удару потребує заміни:

• Після будь-якої ДТП: Навіть якщо подушки безпеки не спрацювали, датчики удару, які були в зоні удару, повинні бути замінені. Вони є одноразовими компонентами в плані їхньої реакції на удар – їхня калібровка та внутрішні елементи можуть бути пошкоджені, навіть якщо зовні це непомітно.
• При появі помилки на панелі приладів: Якщо індикатор SRS/Airbag постійно горить, і діагностика (за допомогою спеціального сканера) вказує на несправність конкретного датчика удару, його необхідно замінити. Скидання помилки без усунення причини є тимчасовим рішенням і не гарантує безпеки.
• При виявленні фізичних пошкоджень або корозії: Якщо при візуальному огляді датчика або його роз'ємів виявлені ознаки фізичних пошкоджень (тріщини, деформації) або значної корозії, це прямий показ до заміни. Підібрати новий датчик як і будь які інші запчастини по він-коду можна в інтернет-магазині Partsdim!

Важливо пам'ятати, що роботи з системою подушок безпеки вимагають особливої обережності та знань. Самостійне втручання може призвести до випадкового спрацьовування подушок безпеки (що небезпечно для здоров'я) або до повного виходу системи з ладу. Тому діагностику та заміну датчиків удару слід довіряти лише кваліфікованим фахівцям, які мають відповідне обладнання та дотримуються всіх необхідних заходів безпеки. Це забезпечить вашу безпеку та правильну роботу системи подушок безпеки.
