Как подключить противотуманки через реле: пошаговое руководство по подключению туманок

Если вы задумываетесь о том, как правильно подключить противотуманки с использованием реле, то вы попали по адресу. Эта задача может показаться сложной, особенно если вы не имеете опыта в электрооборудовании автомобилей, но на самом деле всё не так уж сложно, если следовать определённым шагам. В этой статье мы подробно разберем, как осуществить данное подключение, и я рекомендую в начале и конце прочтения посмотреть видео, чтобы лучше усвоить информацию. Так что не стесняйтесь нажимать на кнопку воспроизведения – это сильно упростит понимание всей процедуры!

Как выбрать реле для подключения противотуманок

Во-первых, реле – это как волшебник, который управляет электрическим током в вашей системе. Оно помогает избежать перегрузок и защитить все компоненты. А теперь перейдем к основным критериям выбора.

Критерии выбора реле

• Номинальное напряжение: Обычно, для большинства автомобилей используют реле на 12 В. Это стандартное напряжение, так что ищите именно такие модели.
• Номинальный ток: Обратите внимание на ток, который потребляют ваши противотуманки. Реле должно выдерживать этот ток с небольшим запасом. Например, если туманки потребляют 15 А, лучше взять реле на 20 А.
• Тип реле: Для подключения туманок чаще всего используют одноканальные реле. Есть многообразие моделей, но одно канальное, как правило, проще в установке.
• Количество контактов: Стандартные реле для противотуманок имеют четыре или пять контактов. Первые имеют два выхода на нагрузку и два для управления, вторые обычно добавляют еще один контакт для управления светодиодной индикацией.

Кроме этих основных параметров, есть и другие моменты, на которые стоит обратить внимание. Например, качество самого реле. Лучше выбирать изделия известных брендов, которые проверены временем. Дешевые аналоги могут подвести в самый неподходящий момент.

Еще одним немаловажным аспектом является температура эксплуатации. Если живете в регионе с суровыми зимами или жарким летом, выбирайте реле, которое может работать при широком диапазоне температур. Это обеспечит надежность в любых условиях.

Некоторые автовладельцы также предпочитают реле с дополнительными защитными функциями, такими как защита от короткого замыкания или перегрева. Это может быть полезным бонусом для продления срока службы вашей системы.

Основные характеристики реле

Теперь, когда у вас есть четкое представление о том, как выбрать реле для подключения противотуманок, можно перейти к практическим шагам. Выбор реле – это ключевой момент, который обеспечит вам надежность и комфорт в процессе эксплуатации ваших туманок.

Пошаговая инструкция по подключению противотуманок через реле

Для начала, стоит подготовить все необходимые материалы и инструменты. Вам понадобятся: сам реле (обычно на 30A), предохранитель, кабели различной длины, клеммы, а также инструменты – отвертки, нож и, возможно, паяльник. Как видите, ничего сверхъестественного, но детали должны быть качественными, чтобы система работала без сбоев.

Шаг 1: Подготовка схемы подключения

Первым делом стоит разработать схему подключения, чтобы избежать ненужных проблем.

• Реле: 5 контактов
• Предохранитель: 15A
• Выбор места для установки реле и туманок

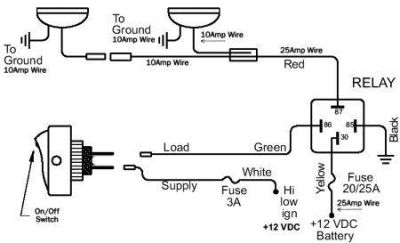

Обычно, в схеме подключения реле для противотуманок контакты распределяются следующим образом:

Шаг 2: Установка противотуманок

Теперь можно переходить к установке самих противотуманок. Найдите подходящее место для их крепления, обычно это под бампером. Убедитесь, что туманки установлены надежно и направлены правильно.

Шаг 3: Подключение проводов

Когда туманки стоят на месте, начинаем подключение проводов:

1. Кабель от аккумулятора подключаем к клемме 30 реле через предохранитель (не забудьте, что предохранитель должен быть ближе к аккумулятору).
2. Кабель от реле, контакт 87, подключаем к туманкам.
3. Кабель массы (земля) подключаем к контакту 85 реле и…
4. Кабель от переключателя на туманки подключаем к контакту 86 реле.

Шаг 4: Проверка подключения

После всех подключений убедитесь, что все провода надежно зафиксированы и изолированы. Затем протестируйте работу противотуманок. Включите переключатель и проверьте, горят ли туманки. Если все работает, вы молодец!

Если у вас возникли сложности – не торопитесь. Постарайтесь разобраться в схеме и перепроверьте все подключения. Иногда мелкие детали могут сыграть решающую роль.

Типичные ошибки при подключении туманок через реле и рекомендации по их предотвращению

Подключение противотуманных фар (туманок) через реле может показаться простой задачей, однако на практике многие автолюбители сталкиваются с распространенными ошибками. Одна из ключевых проблем заключается в неправильной схеме подключения, что может привести к коротким замыканиям или недостаточной мощности светового потока. Эти ошибки не только усложняют процесс установки, но и могут негативно сказаться на электросистеме автомобиля.

Важно помнить, что правильное подключение туманок через реле обеспечивает надежную работу освещения и увеличивает безопасность на дороге. Изучая типичные ошибки и способы их предотвращения, вы можете не только проще выполнить установку, но и избежать дорогостоящих ремонтов в будущем.

Распространённые ошибки и практические рекомендации

• Неправильная маркировка проводов - не игнорируйте соответствие цветовых кодов проводов при подключении. Используйте схему подключения для вашей модели автомобиля.
• Несоответствие мощности реле - выбирайте реле, которое способно выдерживать силу тока туманок. Это поможет избежать перегрева и выхода из строя.
• Игнорирование предохранителей - обязательно устанавливайте предохранитель на проводку, чтобы защитить систему от перегрузок.
• Неправильное заземление - качественное заземление гарантирует стабильную работу туманок. Используйте точки заземления, рекомендованные производителем.
• Плохая изоляция соединений - защищайте соединения от влаги и грязи, чтобы предотвратить коррозию и соприкосновение проводников.

Избегая этих распространённых ошибок, вы можете значительно повысить уровень надежности и безопасности при установке противотуманок. Кроме того, эти знания пригодятся вам в будущих проектах по модернизации или ремонту автомобиля.

Не забывайте, что правильное подключение - это не только о стиле, но и о безопасности на дороге. Приступайте к установке с уверенностью и будьте на шаг впереди возможных ошибок! Удачи вам в ваших автопроектах!
